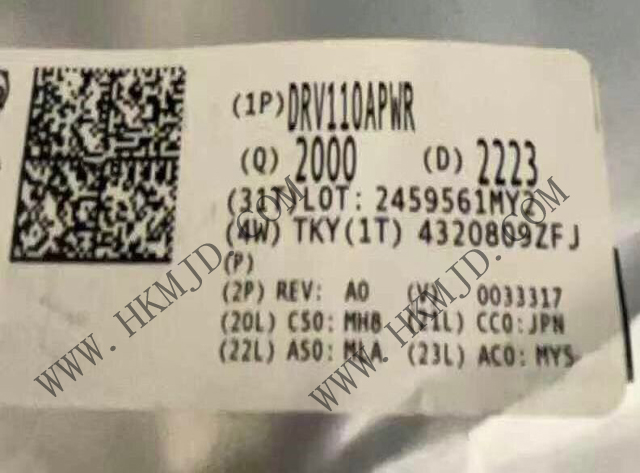

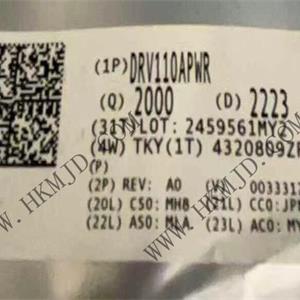

DRV110APWR器件是一款面向電磁閥的 PWM 電流控制器。該器件旨在通過良好受控的波形來調節電流，從而減少功率損耗。電磁閥電流快速斜升，可確保正常打開閥門或繼電器。最初上升后，電磁閥電流將保持峰值以確保正常運行；此后，電流降至較低的保持水平，以避免過熱問題并減少功率損耗。

使用外部電容器設置峰值電流持續時間。可使用外部電阻器單獨設置電流斜坡的峰值和保持水平以及 PWM 頻率。如果相應參數的默認值適用于該應用，甚至無需使用外部設置電阻器。

DRV110APWR器件具有內部齊納二極管，可將輸入電壓限制到 VZENER，適用于需要較高電源電壓的 應用 。借助內部齊納二極管，DRV110APWR允許通過整流器和限流電阻器由 120V 和 230V 交流電源供電。也可通過此方式調節高直流電壓，例如 48V。

DRV110APWR的特性

適合高壓工作的電源引腳內部齊納二極管

借助整流器和 RS 電阻器由 120V 和 230V 交流電源供電

借助 RS 電阻器由 24V、48V 及更高交流電源供電

驅動具有 PWM 的外部 MOSFET 以控制電磁閥電流

用于調節電磁閥電流的外部感應電阻器

電磁閥電流快速斜升以確保激活

在保持模式下，減少電磁閥電流以降低功耗和熱耗散

可在外部設置斜坡峰值電流、峰值電流持續時間、維持電流和 PWM 時鐘頻率。還可將這些參數設置為標稱值，而無需使用外部組件。

保護

熱關斷

欠壓鎖定 (UVLO)

可選狀態輸出

工作溫度范圍：–40oC 至 +125oC

14 引腳 TSSOP 封裝

DRV110APWR的應用

? 機電驅動器：電磁閥、閥門、繼電器、接觸器、開關設備、氣動閥

? 大型家電、太陽能、運輸、智能電網、配電
