PGA5807ARGCR 8 通道，高帶寬，模擬前端
特性：
8 通道完整模擬前端 (AFE)：
低噪聲放大器 (LNA)，可編程增益放大器 (PGA) 和可編程低通濾波器 (LPF)
滿通道增益：12dB 至 30dB
與輸入相關的噪聲：2.1nV/√Hz
LNA：
增益：12dB
全差分
寬輸入共模支持：
2.1 ± 200mV
最大線性輸入范圍：500mVPP
PGA 增益：0dB 至 18dB
具有 3dB 增益步長
可通過串口或外部引腳設定
最大總通道增益：30dB
可編程 LPF：
轉角頻率：75MHz，60MHz
功率（全鏈式）：
每通道 60mW
快速且持續(xù)的過載恢復
小尺寸封裝：9mm x 9mm 四方扁平無引線封裝 (QFN)-64
描述：

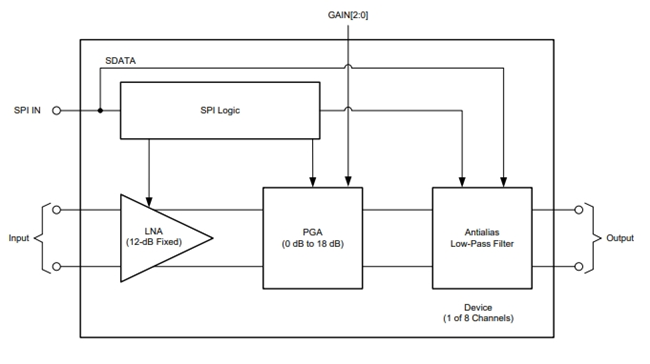

PGA5807ARGCR 是一款 8 通道、高帶寬、模擬前端 (AFE)。 此器件由一個 3.3V 模擬單電源供電運行。 此器件支持高帶寬輸入頻率，每通道的總功率 60mW。 PGA5807A 包含一個低噪聲放大器 (LNA)，一個可編程增益放大器 (PGA) 和一個可編程低通濾波器 (LPF)。 此 LNA 有一個固定的 12dB 增益（差分放大器支持直接和電容輸入耦合）并且支持 500mVPP的最大線性輸入范圍。
此器件提供增益步長為 3dB 的 0dB 至 18dB 的增益選項。 這個 18dB PGA 增益可使用串口或外部引腳設定。 PGA5807A 集成了一個形式為 LPF 的抗混疊濾波器以減少噪聲。
應用范圍：
? 數據采集前端
? 超聲波成像
